調頻直放站，顧名思義是一種對調頻廣播信號進行放大處理的通信設備，將調頻廣播信號引入到地下空間或隧道內，實現調頻廣播信號覆蓋，擴大調頻廣播信號的覆蓋范圍。

1、調頻直放站的組成

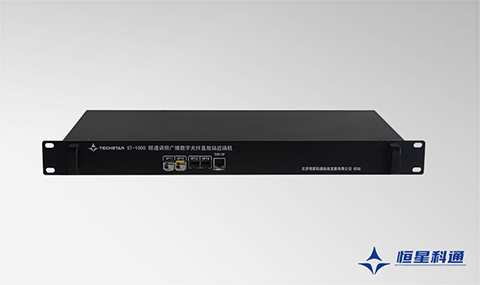

調頻直放站從結構上來講，一般由遠端機和近端機組成，近端機的作用是負責接收和處理空間接收到的調頻廣播信號，遠端機負責放大調頻廣播信號。從功能上來講，分為信號選頻處理單元、直放近端單元、直放遠端單元、終端天線等幾部分組成。

2、調頻直放站的類型

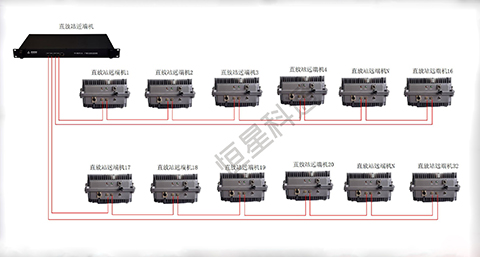

調頻直放站遠近端機一般都采用光纖連接，分為數字光纖直放站、模擬光纖直放站。數字光纖直放站是將調頻FM信號采用數字采集編碼等數字信號處理后，經過SFP光模塊傳輸?shù)竭h(yuǎn)端機，遠端機在進行廣電轉換，轉換為電信號，還原出調頻廣播信號。

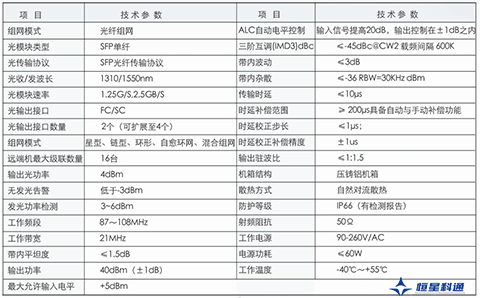

3、ST-100數字光纖直放站產品簡介

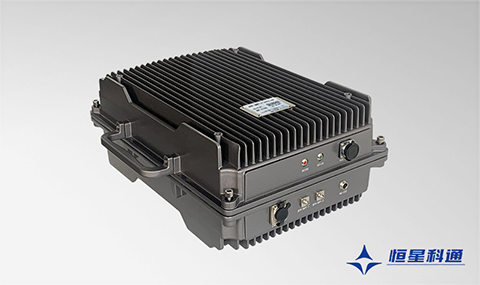

調頻廣播光纖直放站遠端機是隧道廣播與無線電通信覆蓋系統信號拉遠放大覆蓋主要設備，設備應采用數字光纖拉遠模塊、線性調頻功放、帶通濾波器等組成。
本系統調頻直放站要求數字光纖拉遠技術、數字射頻處理技術，從近端機通過光纖傳輸?shù)剿淼纼?nèi)，通過線性射頻功放放大后經濾波器處理后，通過泄露電纜或發射天線實現隧道內信號有效延伸覆蓋，外觀采用壓鑄鋁結構，具有良好的散熱效果，防水防潮，達到IP66防護等級。
